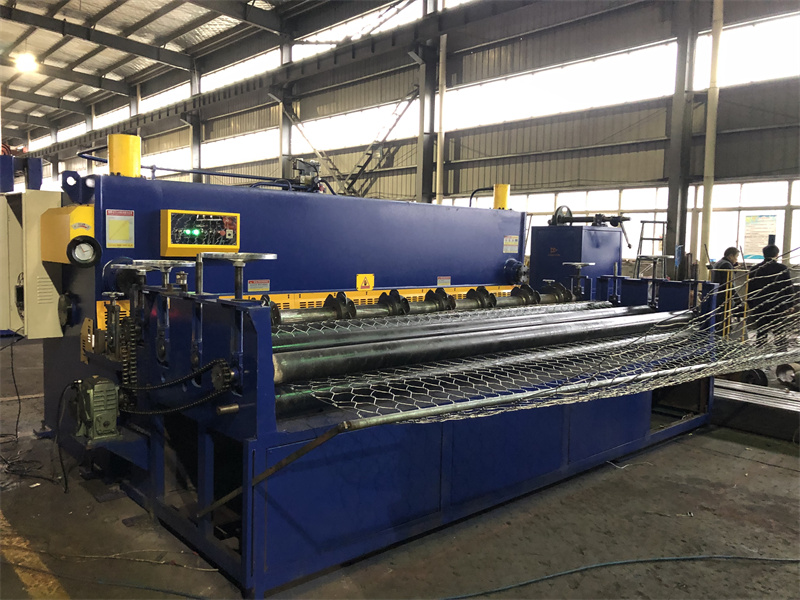

Máquina de alimentación y enderezamiento de red
Descripción:
Es una máquina accesoria que se utiliza para enderezar la red de gaviones para que quede plana antes de cortarla en la línea de producción de gaviones. Por favor, compruebe los detalles de la máquina de la siguiente manera:
| Artículo | Especificación |
máx.anchura de trabajo | 4m |
Diámetro del cable | ≤5 mm |
Tamaño del rollo superior | Φ133 mm * 3 piezas |
Tamaño de rollo hacia abajo | Φ133 mm * 4 piezas |
Espesor de alisado | ≤2.8milímetro |
Producción | 8,5 m/minuto |
Fuerza | 6.5kilovatios |
Velocidad del rodillo | 20 vueltas/minuto |
Peso | 2.5T |
Tamaño (L×An×Al) | 4550×1450×1400 (milímetro) |
Contador de rayos infrarrojos | |
Dispositivo de parada de alambre cuando la máquina cortadora corta la red. | |
| Frecuencia motor | |
Instalación
1. Mida 2,5 m en la parte delantera de la máquina bobinadora de red donde colocará la máquina enderezadora de red.Por favor, asegúrese de que sea paralelo a la máquina de bobinado de red.
2. Conecte el cable de acuerdo con el diagrama esquemático eléctrico que proporcionamos.El cable de alimentación necesario es de 6 mm.2, 4 núcleos.
3. Por favor, fije la máquina con 4 pernos de anclaje Φ12 más tarde después de que la máquina funcione sin problemas.
Puesta en marcha
1. Alimentación de aceite lubricante antes de arrancar la máquina.
2. Comience la prueba haciendo funcionar la máquina alrededor de 10 minutos sin alimentar la red hasta que funcione sin problemas.
3. Por favor, alimente el rodillo de presión de red a red e insértelo en el engranaje de tracción en el rodillo de tracción.Encienda y elija 'Jog Forward' en la pantalla manual para hacer que la red se mueva debajo de la hoja de corte.
4. Ingrese la longitud de corte requerida en la pantalla táctil y elija 'Corte manual' en la pantalla manual para cortar una red de PC y verificar si la posición de corte de la red es correcta o no.Ajuste la longitud de corte si la posición no es correcta
5. Inicie la máquina enderezadora de red y la máquina cortadora de tuercas en modo automático si todo es correcto.
